Audio Technica
ATW-13F

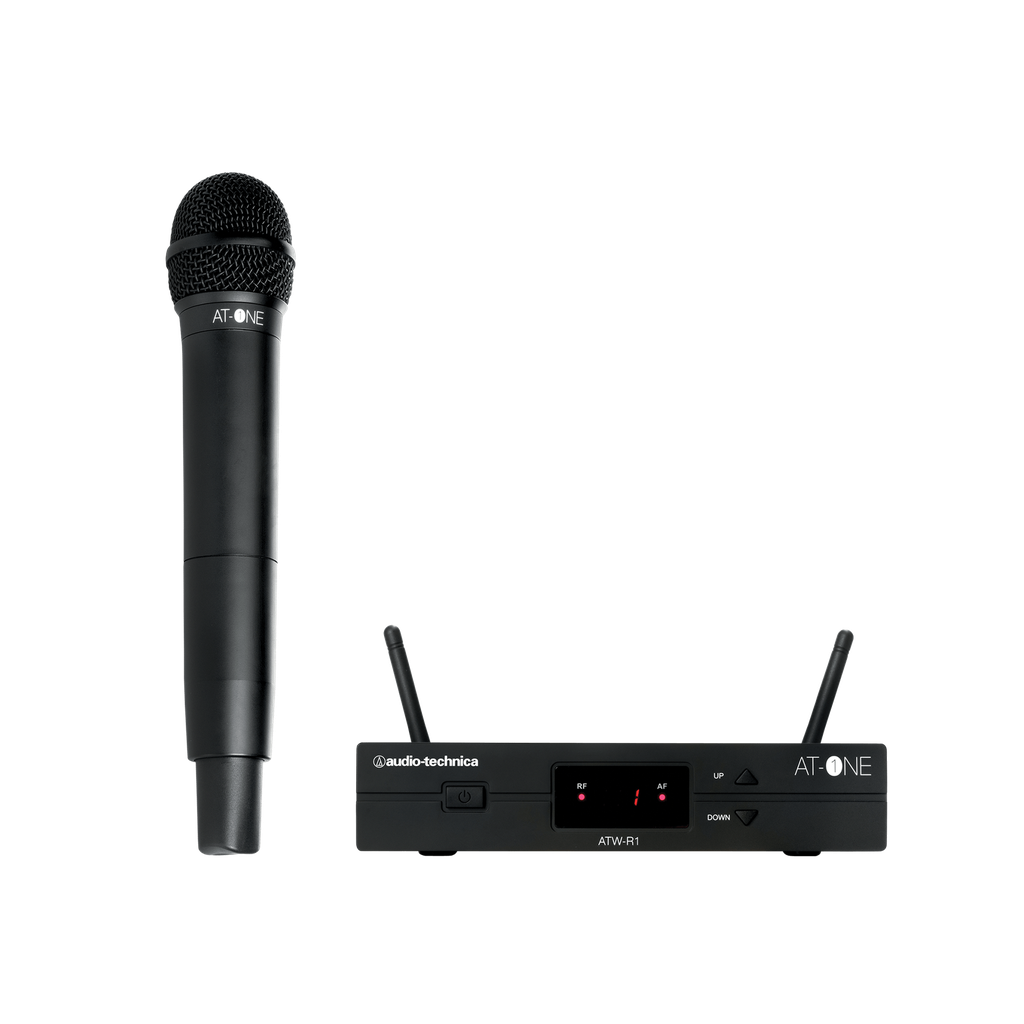

AT-One Handheld transmitter system
ATw-13
AT-ONE, Audio-Technica’s Einstiegssystem für Drahtlosanwendungen im UHF Bereich
IFlexibel in der Frequenzwahl mit je vier Kanälen in zwei Gruppen, einer robusten und dennoch sehr modernen Bauart, sowie einfachster Bedienbarkeit, ist AT-One der perfekte Begleiter für Ihre drahtlosen Anwendungen.
Ein wichtiger Faktor bei der Entwicklung von AT-One war, ein übersichtliches und einfach zu bedienendes System anbieten zu können. Ausgestattet mit einem Hartschalenkoffer, einem Befestigungsset für 19“-Einbauten und abnehmbaren Antennen, besticht das System durch ein unglaublich gutes Preis-/Leistungsverhältnis, genau richtig für alle diejenigen bei denen ein akkurate Verarbeitung, Zuverlässigkeit und ein geringer Preis unabdingbar ist.
Die Frequenzen des AT-One sind unterteilt in zwei Gruppen mit je vier verfügbaren Kanälen, welche sich aus jeweils zwei Frequenzen der 800 MHz Duplexlücke und zwei Frequenzen des deregulierten Frequenzbereichs zusammensetzen. Innerhalb einer Gruppe kann jede Kombination bis hin zu vier gleichzeitig betriebenen Kanälen mit einem Höchstmaß an Frequenzstabilität genutzt werden.
- Einfache Installation und Bedienung
- Die Frequenzen des AT-One sind unterteilt in zwei Gruppen mit je vier verfügbaren Kanälen, welche sich aus jeweils zwei Frequenzen der 800 MHz Duplexlücke und zwei Frequenzen des deregulierten Frequenzbereichs zusammensetzen
- Innerhalb einer Gruppe können bis zu vier Kanäle gewählt werden
- Das ATW-13 System ist ausgestattet mit einem Kondensatorhandsender mit Nierencharakteristik
- RF-Ausgangsleistung von 10m
- Bis zu 10 Stunden Betriebszeit mit 2 x 1.5V AA Batterien
- RF Indikator LED
- Robuste Qualität und dezentes Design
- Das System kommt in einem Transportkoffer mit Rackeinbau-Kit und abnehmbaren Antennen
“2 X 4 Kanäle”
Die Frequenzen des AT-One sind unterteilt in zwei Gruppen mit je vier verfügbaren Kanälen, welche sich aus jeweils zwei Frequenzen der 800 MHz Duplexlücke und zwei Frequenzen des deregulierten Frequenzbereichs zusammensetzen. Innerhalb einer Gruppe kann jede Kombination bis hin zu vier gleichzeitig betriebenen Kanälen mit einem Höchstmaß an Frequenzstabilität genutzt werden
“RF Indikator LED”
Der Display des Receivers zeigt die RF und AF Level an
“12 v power”
Der ATW-R1 Empfänger liefert eine Spannung von 12V / 100 MA, um einen ATW-B80 Antennenverstärker, aktive Splitter, einen Antennen-Combiner oder anderes aktives Equipment zu betreiben
transportkoffer
Das AT-One wird in einem Transportkoffer ausgeliefert. in diesem befinden sich der ATW-R1 Receiver, ein ATW-T1 Taschensender, abnehmbare Antennen, Rack-Einbau Kit und Netzteil
einfache bedienung
Flexibel in der Frequenzwahl mit je vier Kanälen in zwei Gruppen, einer robusten und dennoch sehr modernen Bauart, sowie einfachster Bedienbarkeit, ist AT-One der perfekte Begleiter für Ihre drahtlosen Anwendungen
kondensatormikrofon mit nierencharakteristik
Die im Handmikrofon verwendete Kondensatorkapsel verhindert ein mögliches Entstehen von Feedbacks bei bereits installierten Induktionsschleifen
abnehmbare antennen
Die Antennen des AT-One sind abnehmbar, um einen einen abgesetzten Betrieb zu gewähren
Spezifikationen
| Overall System | |
|---|---|
| Betriebsfrequenz | F-Band: 824 - 831 MHz, 863 - 865 MHz |
| Modulationsmodus | FM |
| Frequenzbereich | 60 Hz - 16 kHz |
| Frequenzstabilität | +/- 0.005%, Phase lock loop frequency control |
| Reichweite | 60m, typisch |
| Anzahl der Kanäle | 2 x 4 Frequenzen |
| Handheld Transmitter | |
|---|---|
| RF-Ausgangsleistung | 10 mW |
| Nebenaussendungen | Following national regulatios |
| Element | Condenser Cardioid |
| Batterietyp | Two 1.5V AA alkaline |
| Batterielebensdauer | 10 hours - depending on battery type and use pattern |
| Abmessungen | 268 mm long - 52 mm (diameter) |
| Beiliegendes Zubehör | Stand clamp |
| Receiver | |
|---|---|
| Empfangssystem | Antenna switching diversity |
| Unterdr. D. Spiegelfrequenz | 55dB minimum |
| Empfindlichkeit | 10dBµV (S/N 60dB @ 20 kHz deviation) |
| Max. Ausgangspegel | Mic / Line (0 / -20dB) |
| Antennenspannung | BNC type, 50 - BIAS voltage 12V DC 100mA each |
| Abmessungen | 200 mm x 42 mm x 122 mm (W x H x D) |
| Gewicht | 418 g without accessories |
| Beiliegendes Zubehör | AC Adapter, Antennas, Rack mount adapter, protective carrying case |
| Audioausgang symmetrisch | 4dBV |
| Audioausgang unsymmetrisch | -2dBV |
| Dynamikumfang | HH: 108 dB, BP 103 dB (@ max deviation) |
| Instrumentenausgangsstecker | Unbalanced: 6.3 mm mono jack |
| Anschlüsse | Balanced: XLRM-type |
| Klirrfaktor (THD) | <1% - 20 kHz deviation @ 1 kHz |
